TORMEK DBS-22 Bohrschleifvorrichtung für 4-Facetten-Schliff – TORMEK
Vorteile
- Präziser 4-Facetten-Schliff: Erzeugt eine Querschneide mit Zentrierspitze, die das Wandern des Bohrers verhindert und exakt runde Löcher bohrt.
- Maximale Standzeit: Durch absolut symmetrisch geschärfte Schneidkanten werden beide Seiten gleichmäßig belastet, was den Verschleiß massiv reduziert.
- Hohe Flexibilität: Du kannst Spitzenwinkel zwischen 90° und 150° sowie Freiwinkel in vier Stufen (7°, 9°, 11°, 14°) individuell einstellen.
- Großer Spannbereich: Ein einziger Halter deckt Bohrdurchmesser von 3 mm bis 22 mm ab, ohne dass du zusätzliches Zubehör benötigst.
- Kühler Schliff: In Kombination mit dem Tormek wassergekühlten System verhinderst du das Ausglühen des Stahls und erhältst die Härte deiner Bohrer.
Empfohlene Nutzung
Die DBS-22 ist ideal für Metallhandwerker, ambitionierte Heimwerker und Werkstätten, die höchste Ansprüche an die Bohrpräzision stellen. Du kannst damit HSS-, Kobalt- und Hartmetallbohrer für den Einsatz in Stahl, Edelstahl und NE-Metallen professionell instand setzen.
Produktbeschreibung

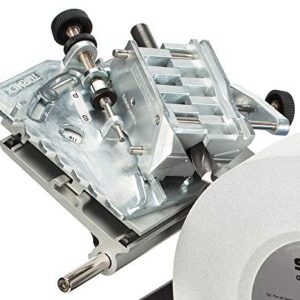

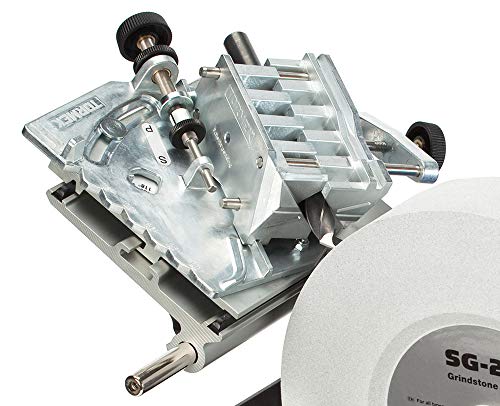

Mit der Tormek DBS-22 verwandelst du deine Tormek Schleifmaschine in eine hochpräzise Bohrschleifstation. Der entscheidende Vorteil gegenüber herkömmlichen Schleifböcken ist der 4-Facetten-Schliff. Anstatt einer flachen Schneide erhält der Bohrer eine Spitze, die sich beim Ansetzen sofort im Material zentriert. Das lästige Ankörnen entfällt in vielen Fällen, und der Bohrer läuft nicht mehr auf der Werkstückoberfläche weg. Zudem sinkt der benötigte Anpressdruck deutlich, da die Geometrie die Reibungshitze minimiert.
Ein häufiges Problem beim manuellen Schleifen ist die Asymmetrie: Wenn eine Schneide länger ist als die andere, muss eine Seite die Hauptarbeit leisten. Das führt zu unsauberen Löchern und vorzeitigem Bohrerbruch. Die DBS-22 eliminiert diesen Fehlerfaktor komplett. Die Vorrichtung führt den Bohrer in einer festen Geometrie zum Stein, sodass beide Schneiden exakt gleich lang und im identischen Winkel geschärft werden. Das Ergebnis ist ein Bohrer, der oft besser schneidet als im Neuzustand ab Werk.
Die Einstellmöglichkeiten sind auf den professionellen Einsatz ausgelegt. Je nach Materialhärte und Bohranforderung wählst du den passenden Spitzenwinkel. Für härtere Materialien wählst du einen stumpferen Winkel, für weichere einen spitzeren. Auch der Freiwinkel lässt sich in vier Stufen justieren, um die Spanabfuhr und die Stabilität der Schneide optimal auf deine Anwendung abzustimmen. So holst du das Maximum aus jedem Werkzeug heraus.
Die Handhabung ist trotz der hohen Präzision intuitiv. Der Bohrer wird im Halter fixiert und über die Einstelllehre exakt positioniert. Durch das wassergekühlte Schleifverfahren bleibt die Materialstruktur deines Bohrers intakt – ein entscheidender Vorteil gegenüber Trockenschleifmaschinen, bei denen die Schneide oft unbemerkt „verbrennt“ und ihre Standzeit verliert. Mit der DBS-22 investierst du in die Langlebigkeit deines gesamten Bohrersortiments.
Technische Eigenschaften
| Eigenschaft | Wert |
| Geeignet für Bohrer-Durchmesser | 3 mm bis 22 mm (1/8″ bis 7/8″) |
| Einstellbare Spitzenwinkel | 90° bis 150° |
| Einstellbare Freiwinkel | 7°, 9°, 11°, 14° |
| Schliffart | 4-Facetten-Schliff |
| Kompatibilität | Tormek T-8, T-4 und ältere Modelle |
| Material | Zink-Druckguss und Präzisionsstahl |
Ich finde die Vorrichtung sehr genial. Das Aufnahmeprisma hat ein sehr hohes Eigengewicht. Hab zwar keine Tormek Schleifmaschine, sondern die Vorrichtung auf einer selbstgebastelten Aufnahme vor einem 150mm Korundstein, aber es funktioniert. Damit liegt sie gut auf dem Schlitten. Ich persönlich finde auch die Lupe sehr hilfreich bei der Schneidenkontrolle des Bohrers. Die Feineistellung funzt sehr gut. Mit wenig Anpressdruck bekommt man wirklich eine perfekte Schneide hin. über Schneidenwinkel sollte man trotzdem ein bisschen Kenntnisse haben.
Da ich einfach zu viele stumpfe/schlechte Bohrer rumliegen hatte wollte ich einfach mal nicht schon wieder die nächsten Bohrer nachkaufen sondern endlich meine Tomek auch dafür nutzen.Sicher kein günstiger Kauf im Vergleich zu den Kosten für ein paar neue Bohrer ! Wie immer muss man sich auch hier in die Verwendung einarbeiten. Kann auch nicht sagen ob sich das in absehbarer Zeit für mich rechnet – die Zeit darf man eh nicht rechnen !Aber – die Ergebnisse sind wirklich toll. Hat man es raus und hat dann auch den richtigen Stein drauf !!! ( ich hab dann noch den Blackstone gekauft) geht es gut von der Hand.So sitze ich ab und zu mal auf der Terrasse am Abend und arbeite mich durch eine Kiste mit schlechten Bohrern.Und mit den Ergebnissen bin ich bei Spiralbohrer echt super zufrieden…Was mir eigentlich nur fehlt ist die Möglichkeit auch 90° Senkbohrer mit 3 oder mehr Schneiden zu schärfen…
Das Teil entspricht der bekannten guten Qualität von Tormek. Das Ganze ist bei mir immer eine Arbeit für schlechtes Wetter, wenn sich entsprechend viele Bohrer angesammelt haben.Bei kleineren Durchmessern ist die mitgelieferte Lupe von Vorteil und man sollte öfters das Schleifergebnis kontrollieren.Je nachdem wieviel geschliffen wird, ist ein wiederholtes Abziehen des Schleifsteins ratsam, was auch die Schleif-Geschwindigkeit erhöht.Preislich scheint dieser Zusatz relativ teuer, das Schliffbild ist aber fast nicht zu übertreffen. Wenn man seine Bohrer für präzise Arbeiten mit entsprechenden Winkeln schärfen will, ist es ein sehr gutes Hilfsmittel.Das Schärfen nimmt allerdings recht viel Zeit in Anspruch, besonders wenn es Bohrer mit größerem Durchmesser sind. Selbst bei vermeintlich optimalem Frei-Hand-Schliff von Bohrern zeigt das Teil die meist vorhandenen Winkelfehler auf.Für Perfektionisten absolut empfehlenswert !
Ich will gar nicht dran denken, wie oft ich mich bisher schon über stumpfe oder ungleichmäßig geschliffene Bohrer geärgert habe. Freihändig war nicht so der Bringer, weil der Bohrer danach meistens mehrere Millimeter kürzer war, bis endlich wieder alle Winkel einigermaßen passten, Also habe ich verschiedene "Bohrerschleif- Wundergeräte" ausprobiert. Schon immer habe ich versucht, meine Bohrer wieder scharf zu bekommen. Die Ergebnisse waren durchweg ernüchternd. Der Grund dafür lag hauptsächlich darin, dass ich die oft seltsame Kinematik nicht wirklich verstand, oder es fehlte einfach nur an der nötigen Präzision oder die Schneiden waren danach blau angelaufen und damit hinüber.Das ist hier völlig anders. Schon beim Auspacken war ich vom Gewicht der Teile angenehm überrascht. Das ist alles richtig massiv und hochwertig. Und das schönste dabei: das Gerät ist so einfach aufgebaut, dass man sofort versteht, welche Einstellung sich wie auswirkt. Eine umfassende und leicht verständliche Anleitung tut ein übriges dazu.Klar, der Preis ist nicht gerade ein Schnäppchen. Zumal man ja auch noch die passende Schleifmaschine dazu benötigt. Dafür kann man sehr viele neue Bohrer kaufen. So richtig lohnen wird es sich – im wirtschaftlichen Sinne – wohl nie. Dafür bekommt man aber seine Bohrer nicht nur so scharf wie neue, sondern man hat durch den 4-Facettenschliff einen wesentlichen Vorteil gegenüber neuen Bohrern: es gibt keine lästige Querschneide mehr sondern eine Zentrierspitze und somit kann auch das Vorbohren komplett entfallen. Bei einem Vergleich zwischen einem fabrikneuen und einem mit dem DBS-22 nachgeschliffenen 10mm- Bohrer durch 4mm Stahl war der nachgeschliffene sogar 20 Sek. schneller durch und er blieb – ohne Vorbohren – exakt an der angesetzten Stelle, während der fabrikneue wegen seiner Querschneide erst mal wild in der Gegend herum tanzte, bis er zufällig irgendwo Halt fand. Letzteres hätte ich natürlich durch Vorbohren vermeiden können, aber ich wollte ja bewußt mal den direkten Vergleich.Durch den Naßschliff braucht man sich auch keine Gedanken wegen Überhitzung der Schneiden zu machen. Alles bleibt so kühl, dass man den Bohrer direkt vorne an der Schleifscheibe anfassen kann, ohne dabei auch nur einen Hauch von Wärme zu spüren. Eine so erzeugte Schärfe hat auch eine viel höhere Standzeit als eine im Funkenregen erzeugte. Denn auch bei aller Vorsicht wird man an einer schnell laufenden Trockenschleifscheibe nie ganz vermeiden können, dass die Schneide dort, wo sie theoretisch auf Null ausläuft, überhitzt und damit an Härte verliert.Mit etwas Übung dauert es – je nach Durchmesser – ca. 3 bis 10 Minuten, um einen wirklich stumpfen oder gar abgebrochenen Bohrer wieder rattenscharf zu bekommen. Wenn man rechtzeitig nachschärft, sobald die Schnittleistung nachläßt, geht das in weniger als einer Minute.Also, wer wirklich scharfe Bohrer braucht, dem kann ich das Gerät nur empfehlen.
